在半導體芯片、高端光學器件、醫用植入體等高科技領域，納米精度加工已成為核心支撐技術。所謂納米精度加工，即實現尺寸偏差≤±5nm、表面粗糙度Ra≤0.1nm的加工水平，相當于對材料進行原子級別的精準操控。這一技術突破了傳統機械加工的精度瓶頸，其實現依賴于加工技術、設備保障、環境控制與檢測校準的多維度協同。
核心加工技術：原子級操控的多元路徑
納米精度加工不再依賴傳統切削磨削的宏觀作用力，而是通過特種加工技術實現原子級材料去除或改性，主流路徑可分為三類。聚焦離子束（FIB）加工技術憑借5nm級分辨率成為高精度加工的核心手段，通過加速鎵離子束對材料進行轟擊刻蝕，能精準去除單原子層材料，廣泛應用于光學透鏡表面修正和半導體芯片缺陷修復，可將光學元件面形精度控制在λ/50（λ=632.8nm）以內。
原子力顯微鏡（AFM）集成加工技術則實現了極致微納操控，借助半徑5-10nm的金剛石針尖，以5-15nN的微弱刻蝕力在材料表面進行機械刻蝕或氧化誘導刻蝕，特別適用于硅片、鈦合金等脆軟材料加工。在半導體芯片掩模制造中，其可實現線寬精度≤3nm的刻蝕，配合聚焦離子束局部修正，能將偏差進一步控制在1nm以內。飛秒激光加工技術則通過10?1?秒級超短脈沖，在無熱損傷前提下實現材料汽化，加工效率較AFM高出5-10倍，可完成光學光柵周期偏差≤2nm的精密結構制造。
此外，復合加工技術正成為趨勢。如電化學加工與AFM刻蝕結合，可實現醫用植入體微通道的無毛刺加工；3D打印與離子束拋光協同，能兼顧復雜結構成型與核心界面精度控制，為多場景應用提供解決方案。
設備與環境：精度保障的基礎支撐

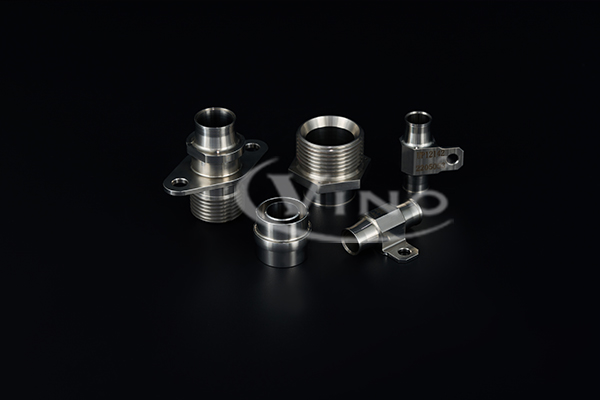

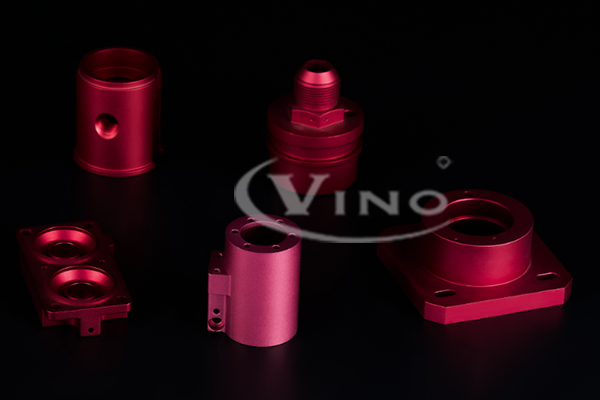

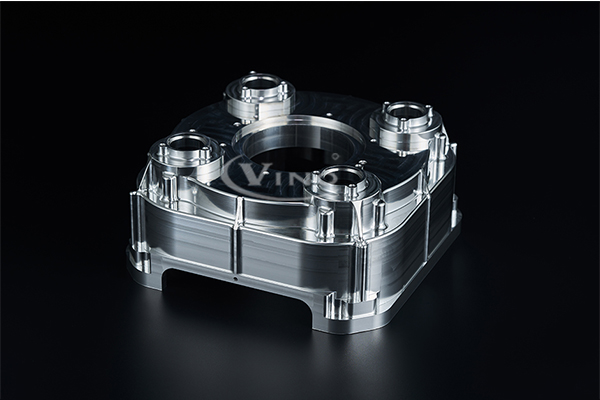

納米精度加工對設備精度和環境穩定性提出了嚴苛要求。機床核心部件需具備亞納米級運動精度，超精密車床的主軸回轉精度需控制在0.01μm以內，導軌定位精度達到±0.01μm級別。刀具材料選用單晶硅金剛石或立方氮化硼（CBN），其超高硬度可減少磨損，金剛石針尖經精細研磨后，半徑偏差需≤1nm，且每加工50件工件需重新校準。
外部環境干擾是精度流失的主要誘因，需構建全方位管控體系。溫度控制需穩定在20±0.1℃，避免機床、工件與刀具因熱脹冷縮產生尺寸偏差；通過空氣彈簧隔振地基隔絕地面振動，將振動幅度控制在0.1nm/s以下；加工環境需達到百級潔凈標準，防止粉塵雜質造成工件劃傷。同時，真空加工腔可有效減少空氣分子對離子束、激光束的干擾，提升加工穩定性。
檢測與校準：閉環控制的精度護航
納米級加工必須配套實時檢測與精準校準體系，形成“加工-檢測-修正”的閉環流程。掃描電子顯微鏡（SEM）可實現0.5nm分辨率的表面觀測，用于驗證刻蝕線寬與結構完整性；Zygo干涉儀能精準檢測光學元件面形精度，為離子束拋光提供數據支撐。原子力顯微鏡兼具加工與檢測功能，可在加工過程中實時反饋表面粗糙度，及時調整工藝參數。
定期校準是維持精度穩定性的關鍵。聚焦離子束系統離子源每周校準一次，確保電流穩定性≤±2%；飛秒激光能量每日校準，偏差控制在±5%以內；機床坐標系需通過激光干涉儀定期標定，補償運動誤差。通過建立加工數據庫，存儲材料參數、工藝參數與檢測數據，可實現工藝參數的智能優化，進一步提升精度一致性。
應用場景與技術突破方向
納米精度加工已在多領域實現規模化應用。半導體領域，通過AFM與FIB復合加工，7nm制程芯片掩模良率提升至99.2%；醫療領域，鈦合金植入體經AFM刻蝕50-200nm級微通道，細胞黏附率提升40%，滿足靶向給藥需求；航空航天領域，激光紋理化處理的納米級鈦合金翼面，可有效抑制冰晶體附著。
當前技術仍面臨效率與成本的瓶頸，未來需向“高精度-高效率-低成本”協同方向發展。通過多探針并行加工、工藝參數智能迭代算法，可進一步提升加工效率；開發新型耐磨刀具材料與可復用耗材，能降低單位加工成本。隨著量子計算、新能源等領域的需求升級，納米精度加工將向原子級精準沉積、三維復雜結構加工方向突破，持續推動高科技產業的迭代升級。
納米精度加工的實現，是機械工程、材料科學、測控技術等多學科融合的成果。從原子級材料操控到全流程精度管控，每一個環節的技術突破都在拓展人類制造能力的邊界，為科技進步提供堅實的制造支撐。
